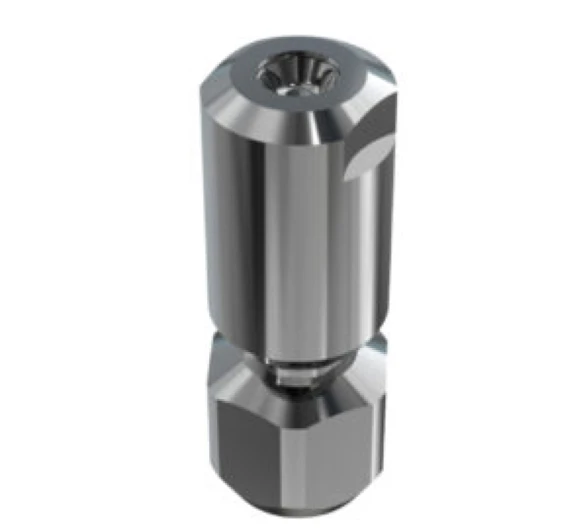

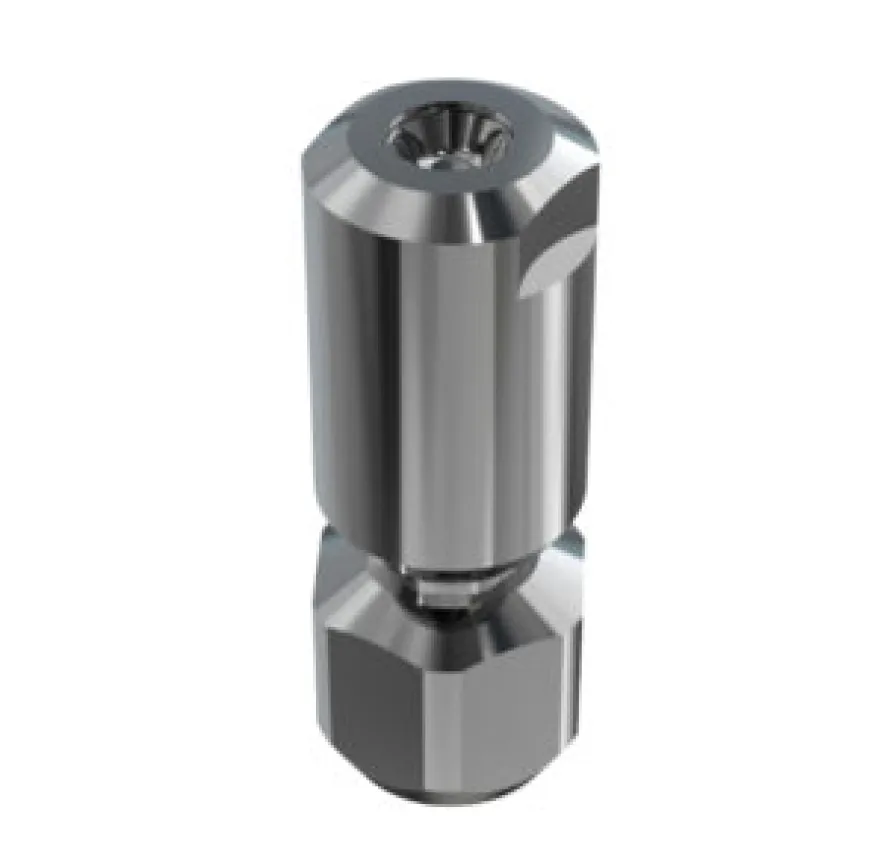

Mini-SDX®

Description

Nozzle Mini-SDX menghasilkan pola semprotan kerucut berongga dengan ukuran tetesan dan distribusi partikel yang relatif seragam. Sudut semprotan nominal adalah 70°-75°. Laju aliran air pada 69 Bar.G. berkisar dari serendah 24,2 liter/jam hingga setinggi 208 liter/jam, bergantung pada ukuran nozzle.

WHATSAPP US

Features

Ruang pusaran yang unik adalah bagian dari desain nozzle Mini-SDX Delavan. Konfigurasi spiral inlet tunggal menghasilkan pola pusaran bebas alami. Gesekan diminimalkan, memungkinkan tekanan operasi 10-20% lebih rendah daripada nozzle distributor berlubang konvensional. Ini memperpanjang masa pakai pompa dan nozzle.

Construction and Materials

• Konstruksi lima bagian (lihat daftar bagian dan bahan di bawah).
• Disk orifice, sisipan pas yang ditekan, tersembunyi untuk melindungi dari kerusakan jika terjatuh atau terbentur.
• Kencangkan kunci pas hanya saat mengganti cakram orifice dengan menekan ke badan nosel dengan alat perakitan, jika tidak, pengencangan kunci pas tidak boleh dilakukan selama perakitan.
• Pengetatan kunci pas dapat mengakibatkan patahnya ruang pusaran.
• Ruang pusaran saluran masuk tunggal yang dipatenkan meminimalkan penyumbatan dan memaksimalkan keseragaman partikel.
• Segel Viton O-Ring memungkinkan perakitan dan pembongkaran tanpa alat.
• Hanya alat perakitan (P/N 36386) yang diperlukan untuk mengganti cakram orifice yang ditekan.

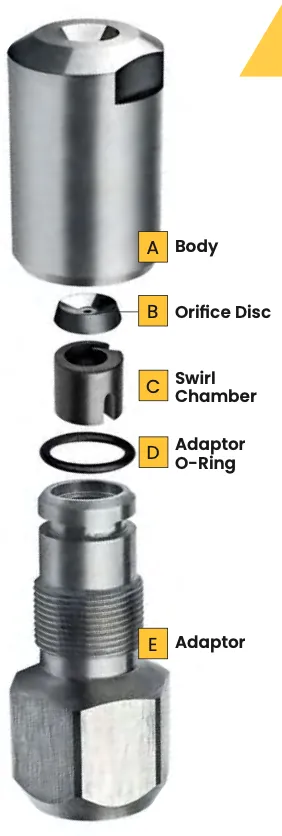

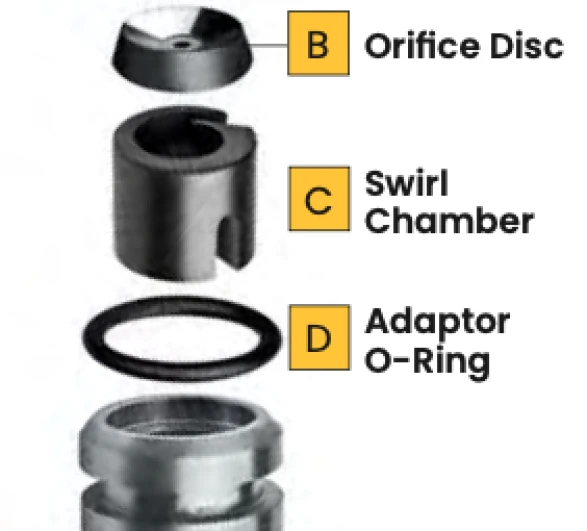

Assembly Procedure

alt text
1. Tempatkan sisi ulir Badan Nosel (A) pada permukaan yang rata

2. Tempatkan kerucut Orifice O-Ring (B) menghadap ke bawah ke dalam Badan Nozzle (A)

3. Tempatkan Orifice Disc (C) pada Orifice O-Ring (B) dengan sisi menonjol menghadap ke bawah

4. Kencangkan O-Ring Swirl Chamber (E) ke Swirl Chamber (D)

5. Tempatkan Swirl Chamber Assembly (D+E) dengan sisi putar menghadap ke bawah pada Orifice Disc (C) ke dalam Badan Nozzle (A)

6. Kencangkan O-Ring Adaptor (F) ke dalam ceruk pada Adaptor (G)

7. Pasang Adaptor (G) ke dalam Badan Nozzle (A) untuk mengamankan semua komponen pada tempatnya dan kencangkan dengan tangan saja

8. Terakhir, pastikan rakitan lengkap tidak bergetar
