SDX® Compact

Description

Lorem ipsum dolor sit amet, consectetuer adipiscing elit. Aenean commodo ligula eget dolor. Aenean massa. Cum sociis natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Donec quam felis, ultricies nec, pellentesque eu, pretium quis, sem. Nulla consequat massa quis enim. Donec pede justo, fringilla vel, aliquet nec, vulputate eget, arcu.

WHATSAPP US

Features

SDX Compact adalah nozzle baru dan lebih baik, menampilkan komponen yang mudah dirakit dan tahan lama. Ini meniru ukuran Mini SDX tetapi memiliki rentang aliran yang lebih tinggi dengan lebih banyak sudut semprotan.

Construction and Materials

Konstruksi tujuh bagian (lihat daftar bagian dan bahan di bawah).

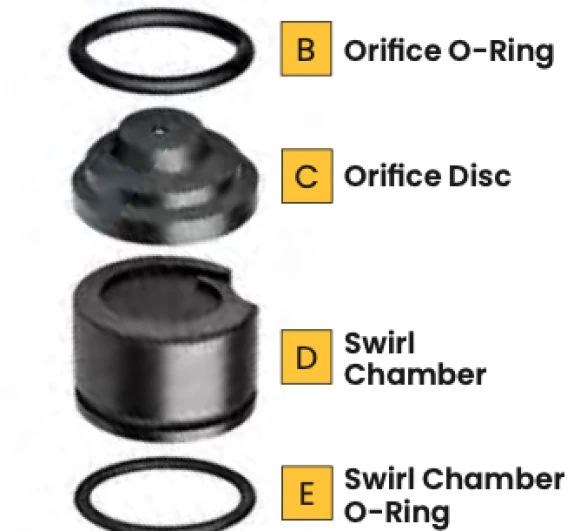

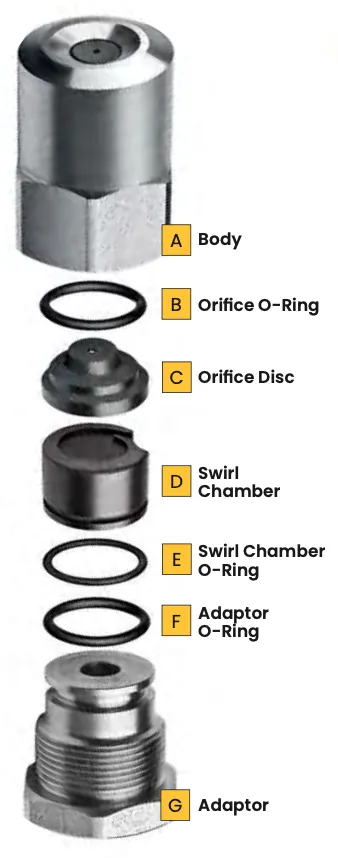

Assembly Procedure

alt text
• Letakkan badan nosel (A) dengan sisi ulir menghadap ke atas pada permukaan yang rata.
• Tempatkan Cone Orifice O-Ring (B) menghadap ke bawah ke dalam Badan Nosel (A)
• Letakkan Orifice Disc (C) pada Orifice O-Ring (B) dengan sisi menonjol ke bawah
• Kencangkan O-Ring Swirl Chamber (E) ke Swirl Chamber (D)
• Tempatkan Swirl Chamber Assembly (D+E) dengan sisi pusaran menghadap ke bawah pada Orifice Disc (C) ke dalam Badan Nosel (A)

Download

Other Product

SDX® Compact

Nozzle Compact-SDX menghasilkan pola semprotan kerucut berongga dengan ukuran tetesan dan distribusi partikel yang relatif seragam. Sudut semprotan nominal adalah 70°-85°. Laju aliran air pada 69 Bar.G. berkisar dari serendah 51 liter/jam hingga setinggi 364 liter/jam, bergantung pada ukuran nosel.

Mini-SDX®

Nozzle Mini-SDX menghasilkan pola semprotan kerucut berongga dengan ukuran tetesan dan distribusi partikel yang relatif seragam. Sudut semprotan nominal adalah 70°-75°. Laju aliran air pada 69 Bar.G. berkisar dari serendah 24,2 liter/jam hingga setinggi 208 liter/jam, bergantung pada ukuran nozzle.

SDX® V

SDX® V memiliki konstruksi 8 bagian dan merupakan nosel pengering semprot yang paling ramah pengguna di dunia, hanya memerlukan pengikatan badan nosel yang erat dengan tangan ke adaptor di seluruh rentang tekanan. SDX® V juga memiliki masa pakai/kinerja yang lebih baik dan perawatan yang mudah untuk biaya kepemilikan yang paling rendah

SDX® III

Nozel seri SDX menghasilkan pola semprotan kerucut berongga dengan distribusi ukuran partikel yang seragam bahkan pada tekanan pengoperasian rendah.
Laju aliran disertifikasi berada dalam +5% dari kapasitas terukur pada 65 Bar.G. dan dalam +5° dari sudut semprotan terukur saat diuji dengan air.
