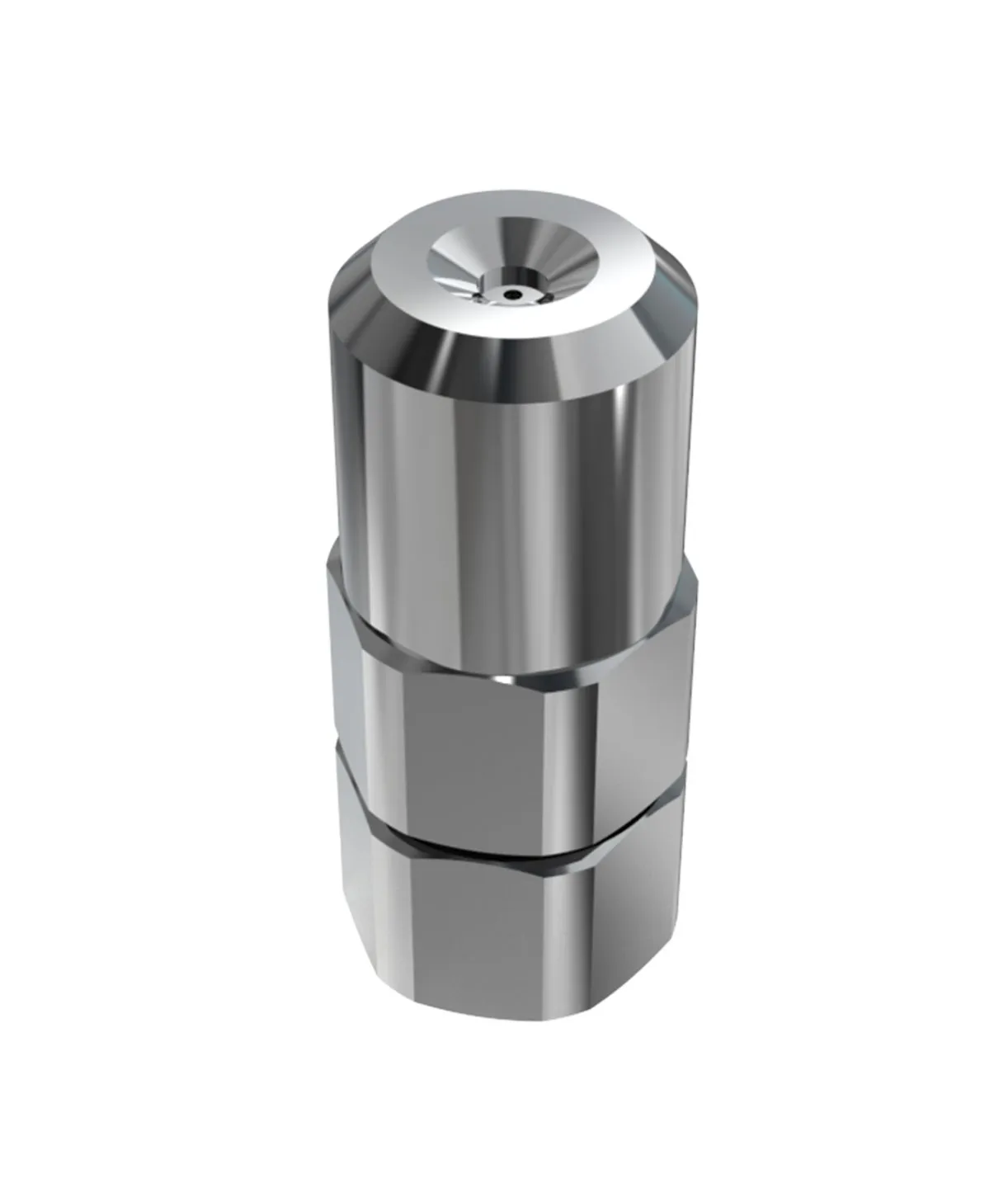

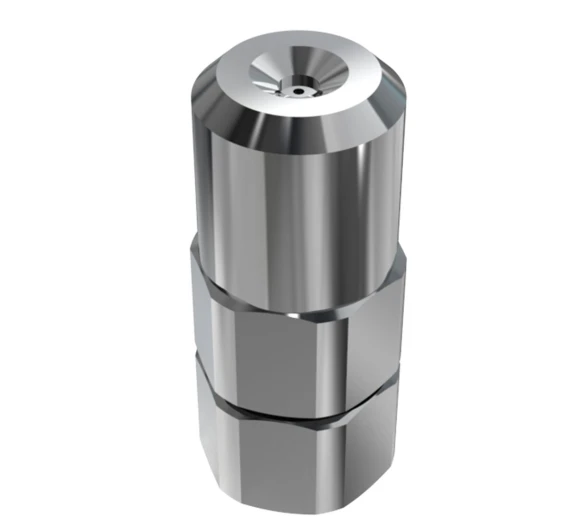

SDX® III

Description

Nozel seri SDX menghasilkan pola semprotan kerucut berongga dengan distribusi ukuran partikel yang seragam bahkan pada tekanan pengoperasian rendah.
Laju aliran disertifikasi berada dalam +5% dari kapasitas terukur pada 65 Bar.G. dan dalam +5° dari sudut semprotan terukur saat diuji dengan air.
Ruang putar spiral saluran masuk tunggal yang unik dan dipatenkan menawarkan masa pakai nosel yang lebih lama, keseragaman, kepadatan, atau kelarutan produk yang lebih baik.
Gesekan minimal karena desain nosel yang memungkinkan tekanan pengoperasian 10-20% lebih rendah dibandingkan nosel distributor slot konvensional untuk kualitas atomisasi yang setara.
Masa pakai pompa lebih lama karena tekanan pengoperasian yang lebih rendah.
Pengurangan partikel halus dimungkinkan karena kebutuhan tekanan yang lebih rendah

WHATSAPP US

Features

Harap sebutkan semua komponen dan bahan saat memesan.
Maks. Tekanan Desain: 350 Bar.G.
Suhu Desain Maks: 150°

Construction and Materials

1. Konstruksi enam bagian (lihat daftar bagian dan material di bawah).
2. Segel O-ring memungkinkan perakitan dan pembongkaran tanpa alat.
3. Bodi dan adaptor dibuat dari barstock segi enam dengan bahan lain dalam bentuk batang bundar dengan flat.
4. Badan nozzle dan adaptor tersedia 316 Stainless Steel. Bahan lain tersedia berdasarkan permintaan khusus.
5. Cakram lubang mudah dilepas dan tersedia dalam bahan Tungsten Carbide, Chrome Carbide, dan Keramik.
6. Ruang pusaran adalah standar dari Tungsten Carbide, Baja Tahan Karat Keras, atau Keramik.
7. Pelat ujung tersedia dalam Tungsten Carbide dan Keramik.
8. Ruang pusaran gabungan/pelat ujung hanya tersedia dalam Tungsten Carbide.
9. O-Ring terbuat dari Silicone atau Viton.

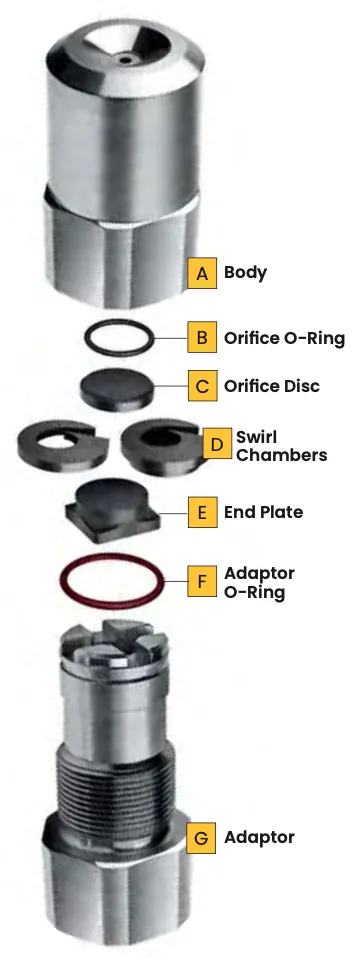

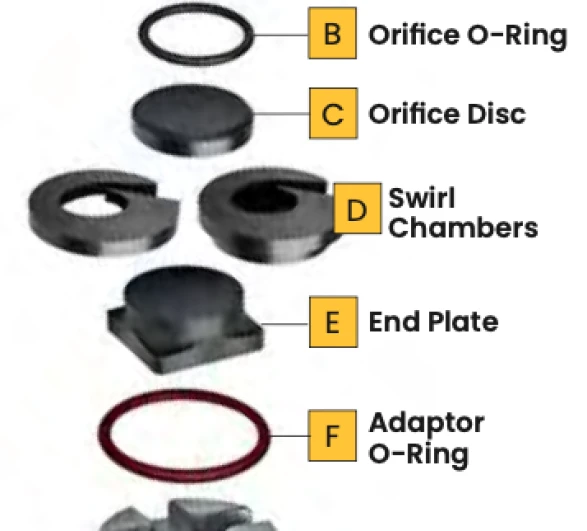

Assembly Procedure

alt text
1. Tempatkan bagian ulir Badan Nosel (A) menghadap ke atas pada permukaan yang rata
2. Pastikan Orifice O-Ring (B) ditekan dengan pas ke Badan Nozzle (A)
3. Tempatkan Orifice O-Ring (C) dengan sisi miring ke bawah ke dalam Badan Nozzle (A)
4. Gunakan jari untuk menyelaraskan lubang ke area tersembunyi di Badan Nosel (A)
5. Tempatkan Swirl Chamber (D) di atas Orifice Disc (C) ke arah atas tidak mempengaruhi fungsionalitas (W0138 hanya akan berjalan satu arah)
6. Jika Anda memerlukan Pelat Ujung (E) letakkan dengan sisi melingkar menghadap ke bawah di atas Ruang Putar (D) dengan sisi persegi pelat ujung di atasnya
7. Pastikan O-Ring Adaptor (F) menyala
pada Adaptor (G)
8. Sekrup Adaptor (G) ke Badan Nozzle (A) dan kencangkan dengan tangan saja.
9. Terakhir, pastikan rakitan lengkap tidak bergetar
