SDX® V

Description

SDX® V memiliki konstruksi 8 bagian dan merupakan nosel pengering semprot yang paling ramah pengguna di dunia, hanya memerlukan pengikatan badan nosel yang erat dengan tangan ke adaptor di seluruh rentang tekanan. SDX® V juga memiliki masa pakai/kinerja yang lebih baik dan perawatan yang mudah untuk biaya kepemilikan yang paling rendah

WHATSAPP US

Features

• Manfaat dipertahankan secara positif selama perakitan.
• Kompatibel dengan rentang SDX saat ini.
• Desain internal baru mengurangi kehilangan tekanan melalui nosel.
• Desain kompak yang lebih kecil dan lebih ringan yang lebih tahan lama, mudah dibersihkan dan dapat dengan cepat dilepas dan dipasang kembali.
• Tidak ada kunci pas atau alat yang diperlukan untuk memasang nosel.
• Gesekan minimal karena desain nosel memungkinkan tekanan operasi 10-20% lebih rendah daripada nosel distributor berlubang konvensional untuk kualitas atomisasi yang setara.
• Masa pakai pompa yang lebih lama karena tekanan pengoperasian yang lebih rendah.

Construction and Materials

• Konstruksi 5 bagian dengan O-ring Seals.
• Badan nozzle dan adaptor tersedia dalam 316 Stainless Steel.
• O-ring tersedia dari Silicone atau Viton.
• Seal O-ring memungkinkan perakitan dan pembongkaran tanpa alat.

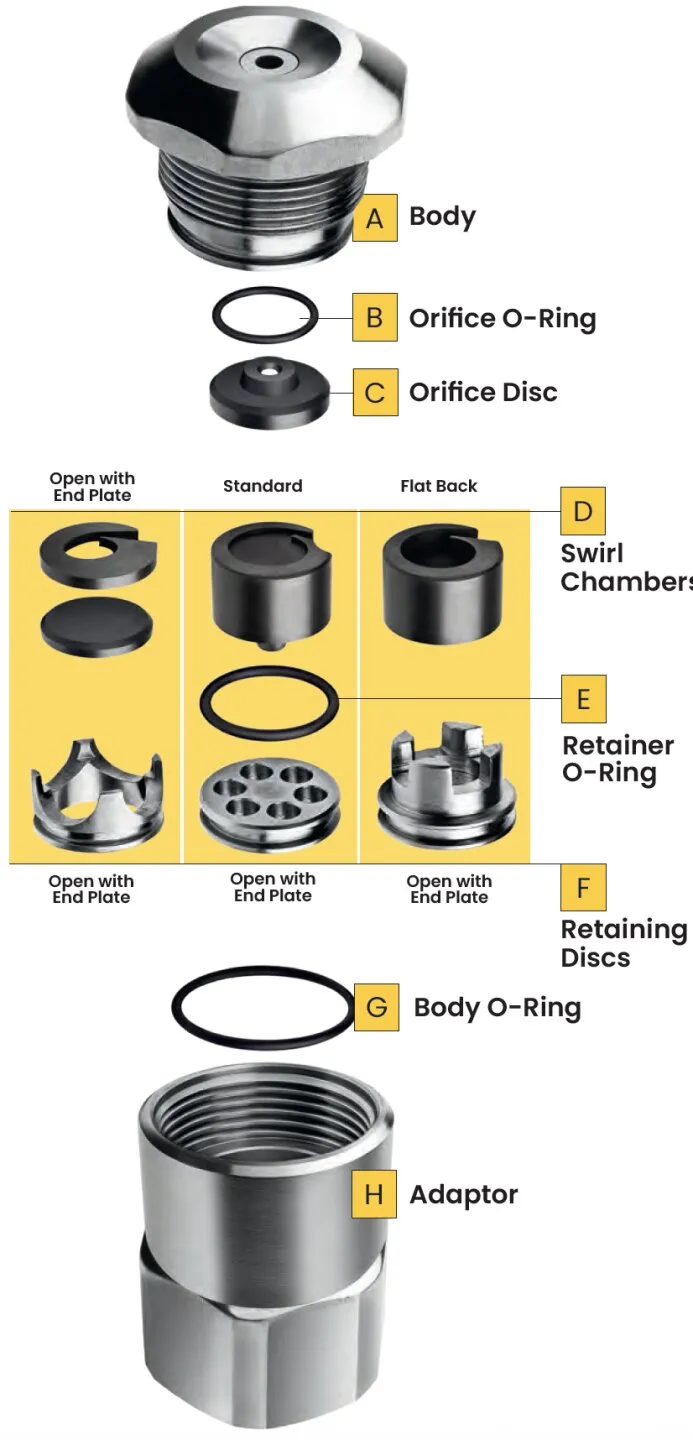

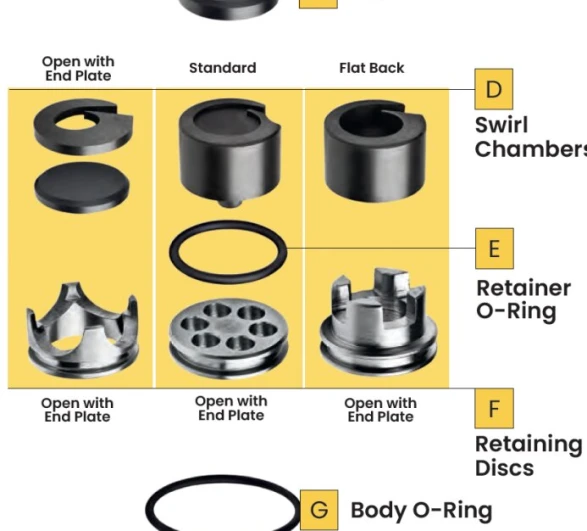

Assembly Procedure

alt text
• Tempatkan ulir Badan Nosel (A) menghadap ke atas pada permukaan yang rata.
• Masukkan Orifice O-Ring (B) ke dalam Badan Nozel (A).
• Masukkan Orifice Disc (C) ke dalam Nozzle Body (A) dengan 'orifice nose' (bagian diameter kecil dari orifice ) dimasukkan terlebih dahulu sehingga bagian inlet yang meruncing dapat terlihat.
• Tempatkan Swirl Chamber (D) di atas Orifice Disc (C) dengan 'swirl profile' terletak di bagian belakang Orifice Disc (C).
• Pastikan Retainer O-Ring (E) terpasang pada Retaining Disc (F) Dorong Disk Penahan (F) ke dalam Badan Nosel (A) sampai unit ditekan rata ke bagian belakang Ruang Putar (D) dan Badan Nosel (A).
• Tempatkan Body O-Ring (G) ke dalam alur body o-ring yang diposisikan di atas ulir di bagian luar Nozzle Body (A) .
• Angkat unit yang telah dirakit dan kencangkan ke Adaptor Wanita (H), kencangkan dengan tangan.

Download

Other Product

SDX® Compact

Nozzle Compact-SDX menghasilkan pola semprotan kerucut berongga dengan ukuran tetesan dan distribusi partikel yang relatif seragam. Sudut semprotan nominal adalah 70°-85°. Laju aliran air pada 69 Bar.G. berkisar dari serendah 51 liter/jam hingga setinggi 364 liter/jam, bergantung pada ukuran nosel.

Mini-SDX®

Nozzle Mini-SDX menghasilkan pola semprotan kerucut berongga dengan ukuran tetesan dan distribusi partikel yang relatif seragam. Sudut semprotan nominal adalah 70°-75°. Laju aliran air pada 69 Bar.G. berkisar dari serendah 24,2 liter/jam hingga setinggi 208 liter/jam, bergantung pada ukuran nozzle.

SDX® V

SDX® III

Nozel seri SDX menghasilkan pola semprotan kerucut berongga dengan distribusi ukuran partikel yang seragam bahkan pada tekanan pengoperasian rendah.
Laju aliran disertifikasi berada dalam +5% dari kapasitas terukur pada 65 Bar.G. dan dalam +5° dari sudut semprotan terukur saat diuji dengan air.
